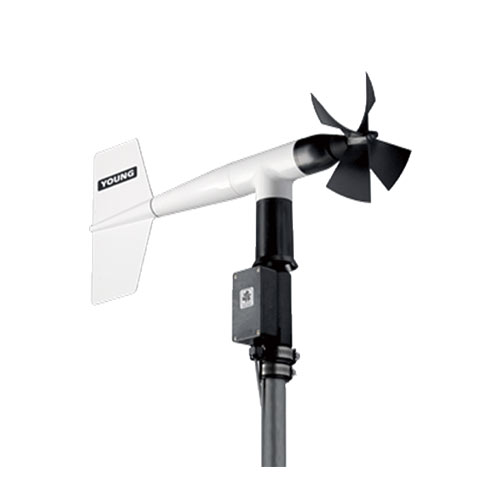

05103風速風向傳感器是一耐嚴酷氣候條件的高精度傳感器，其簡潔、輕巧及抗侵蝕結構使之適用于廣泛的測風應用中。風速傳感器為四葉螺旋槳，風槳的旋轉產生正比于風速大小的交流正弦電壓信號，無滑環及炭刷的設計大大提高了可靠并降低了造價。
用途：05103風速風向傳感器是一耐嚴酷氣候條件的高精度傳感器，其簡潔、輕巧及抗侵蝕結構使之適用于廣泛的測風應用中。風速傳感器為四葉螺旋槳，風槳的旋轉產生正比于風速大小的交流正弦電壓信號，無滑環及炭刷的設計大大提高了可靠并降低了造價。
風向傳感器為耐嚴酷氣候條件的輕型風標，具有足夠的方向敏感性并保證在變化的風場中具有高保真度。風標位置由位于密封倉內精密導電塑料電位器感應出來。由已知加于電位器上的激勵電壓，很容易接得出與風向角或正比的輸出信號。參考環用于標志風向參考點，以便于儀器移出維修。
儀器由穩定的UV塑料以及不銹鋼或陽極處理的鋁材附件構成，所有軸承均系高精度等級的不銹鋼軸承。過線保護及傳送終端置于安裝柱上的方便接線盒中。儀器安裝在標準1英寸直徑的管子上。
特點：
測風傳感器接口提供風向的標準電壓輸出信號，另外低功耗測風線驅動電路提供彼此獨立的用于風速及風向的4-20mA雙線電流環。該單元可驅動長達幾公里的傳輸線路并成功地工作于高噪聲環境中。
無論是傳感器接口，還是線驅動器均可在寬溫度范圍內工作，并具有瞬態過壓保護。這些電路裝于通用的安裝盒內以便于靠近傳感器現場安裝。
技術參數：
測量范圍 | 風速：0-100 m/s(224 mph)； 方位：360°（機械），355°（電子，5°開角） |
測量精度 | 風速：±0.3 m/s（0.6mph）或者1%讀數； 風向：±3° |
閾值 | 風速：1.0 m/s (2.2 mph)； 風向：1.1 m/s (2.4 mph) |
信號輸出 | 風速：磁感應交流電壓，每轉3個脈沖。1800rpm(90Hz)= 8.8m/s； 風向：精密導電電位器：10KΩ電阻，線性0.25%，平均壽命5千萬轉； |
動力響應 | 風速距離常數：2.7m（63%覆蓋）； 風向延遲距離：1.3m（50%覆蓋）； 阻尼系數：0.3； 阻尼自然波長：7.4m； 非阻尼波長：7.2m |
電源 | 激勵電壓: 15 VDC Max |
工作溫度 | -50-50℃ |
