系統介紹：
熱脈沖法莖流監測系統主要用于監測植物莖流，也叫植物液流。是指植物從根部吸收水分的情況，以及對水分的利用情況。通過輔助監測氣象數據以及土壤數據，可以有效研究植物對水的利用情況，從而指導節水灌溉和植物生理生態方面的研究。DJ-6393C熱脈沖法莖流監測系統采用可以測量植物莖流整個可觀察范圍的熱脈沖速度方法，能夠更準確的測量出植物的莖流量等，更適用于植物液流的測量。
特點：
最大支持3個傳感器，傳感器數量可選1-3個。
低成本、已校準、支持 SDI-12 的熱脈沖莖流傳感器。
少有的可以測量植物莖流整個可觀察范圍的熱脈沖速度方法
優于舊的冗余方法，例如熱比法 (HrM)、Tmax 和補償熱脈沖法。
系統具有多種供電方式，交直流兩用或配太陽能電池供電。
工作在極端環境中，工作溫度范圍為-20℃到70℃，濕度為100％，更低工作溫度可以通過定制擴展到-40℃。
中文操作軟件，操作簡單易懂，中文使用手冊。
測量參數：
植物莖流。
可擴展測量的參數：
空氣溫度、空氣相對濕度、大氣壓、風速、風向、降雨、土壤水分、土壤溫度、土壤電導率、土壤水勢等。
應用領域：
各大高校、科研機構用于氣象、環境監測、農林等諸多領域。
技術參數：

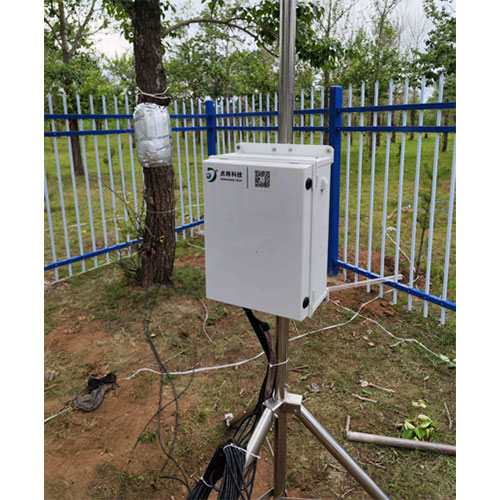

DJ-6095數據采集器 | 圖片 | |
工作溫度 | -20°C 到+70°C，使用外部電池低溫可擴展至-40℃ | |
模擬輸入 | 支持8個單端輸入，可單獨配置，用于電壓測量 | |
脈沖計數 | 4個 | |
頻率 | 1個 | |
電壓激勵終端 | 3個 | |
開關12V | 12個 | |
SDI-12 | 8個 | |
RS485/ RS232 | 4個 | |
模擬電壓精確度 | 12 位分辨率，量程為 5000mV，輸入阻抗為50KΩ，基本分辨率為 1.47mV，精度為±（0.1%讀數+2 位分辨率)(-20℃-40℃) | |
供電 | 使用內置鋰電池時：18-24V，最大充電電流2A 使用外接電池時：12-16V供電 | |
通訊協議 | Modbus，RS485/RS232，SDI-12和其他 | |
內部存儲 | 32M，可以存儲64384條數據，1小時存儲一條數據能存儲7.3年 | |
內部鋰電池 | 根據需求可選16Ah/12.8V磷酸鐵鋰電池 | |
電力消耗 | 休眠：0.22mA，測量：12mA(不含傳感器)，網絡發送：最大40mA | |
移動傳輸 | 支持，內置SIM卡，支持LTE CAT1 | |
云平臺 | 支持，云端數據免費存儲 | |
充電 | 內置 MPPT 功能的太陽能充電控制電路 | |
GPS | 內置高精度GPS | |
內置傳感器 | 內置高精度大氣壓力傳感器，內置主板溫度監測 | |

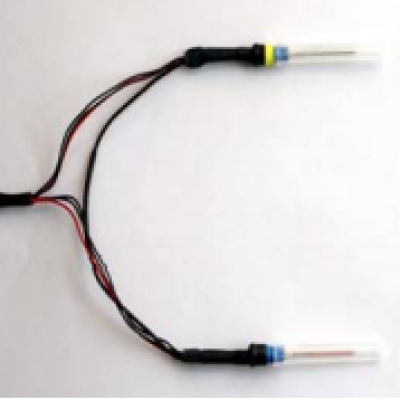

SFM-5莖流傳感器 | 圖片 | |
測量范圍 | -200 to >1000 cm/hr (熱速度) -40 to >200 cm3/cm2/hr (液流密度) |
|
測量精度 | ±0.1 cm/hr | |
解析度 | 0.001 cm/hr | |
針尺寸 | 30 mm 長度 x 1.3 mm | |
熱敏電阻的位置 | 外徑10 m；內徑20 mm | |
針間距 | 6 mm | |
環氧體尺寸 | 40 x 16 mm | |
探針材料 | 316 船用級不銹鋼 | |
溫度范圍 | -30 to +70 °C | |
熱敏電阻響應時間 | 200 mSec | |
加熱器電阻；輸出 | 39 歐姆 (典型值)；400 J/m (典型值) | |
電源輸入 | 12 vDC | |
能量消耗 | 閑置電流4 mA；測量電流270 mA；典型測量周期0.4 mAhr | |
傳感器輸出 | SDI-12 (1.4版) | |
電纜長度 | 5 m（標準）；60 m（最大） | |
T100W-100AH (100W/100AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 100W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 5.49A | |
短路電流（Isc） | 5.95A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 100AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
