產品概述 ：
土壤張力儀(STM) 是一款通過土壤張力計測量土壤基質勢的獨立數據采集設備。
STM最多可連接4個GT3 壓力傳感器，該傳感器有 ±7 kPa, ±100 kPa 以及 +200 到-100 kPa三種測量范圍。張力計設計能夠滿足土柱實驗需求，同時滿足野外田間試驗需求。
STM是一款能夠獨立運行的設備，一般需要 11W 太陽能板（野外環境下）或 12V電源（實驗室環境）進行供電。儀器的通信可以通過USB數據線或無線兩種方式進行。SMM設備達到了IP65工業防護等級，并配有一套WINDOWS系統下運行的軟件，該軟件囊括了多種數據采集功能，包括數據查看，設置用戶程序以及傳感器校準等。
應用 ：
土柱實驗
水分特征曲線
地質工程
用于灌溉監測中的土壤水勢監測
產品特點 ：
可精確測量土壤基質勢
實時監測吸附及去吸附曲線
靈活的傳感器校準、數據審閱表以及用戶腳本功能
最多容納 5個傳感器
獨立記錄、無線數據采集、低功耗
IP65 工業防護等級
技術參數：
STM數據采集 | |
模擬通道 | 可 5 個差分通道或 10個單端通道 |
分辨率 | 0.00001V-24-Bit |
精確度 | 0.001V |
最小采集間隔 | 1 秒 |
延遲操作 | 延遲采集、用戶自定義采集間隔 |
采樣頻率 | 10Hz |
數據接收和存儲 | |
數據通信 | USB接線, 無線傳輸頻率 2.4 GHz |
數據存儲 | MicroSD 卡, SD, SDHC & SDXC 均可兼容 (FAT 32文件系統) |
軟件操作環境： | Windows XP, Vista 以及 Windows 7 |
文件格式： | 逗號分隔值格式(CSV) ，可兼容全部程序編譯軟件 |
存儲容量 | 2GB 可擴展至 64GB |
工作環境 | |
適宜工作溫度 | -40 ℃到 +80 ℃ |
適宜工作濕度 | 0 -100% |
功能升級 | 用戶可通過 USB輔助程序的裝載功能進行固件升級 |
電源供應 | |
電源供應 | 8V -30V直流兩線制非極性電源 |
功耗 | 20 mA |
內置電池監控 | 可讀取內置電池的電壓及充電電流強度 |
充電速率 | 自動變速充電，以保證太陽能板陽光充足條件以及弱光條件均能提供最大的充電電流。充電電流強度范圍為 60 毫安至 200毫安 |
產品特點 | |
電源管理 | 內置聚合物鋰電池 |
電源開關 | |
內置電源管理 | |
光電隔離及防雷保護 | |
數據采集 | 獨立數據采集 |
24 位分辨率 | |
Micro SD 可擴展儲存 | |
支持 USB 連接方式 | |
支持無線數據傳輸 | |
防水措施：IP65 防護等級 | |
支持 Windows 系統的配套軟件（免費） | |
產品應用 | 冠層內部及下方的輻射截獲量 |
冠層內部的光和有效輻射強度及植物光能利用率 | |
作物生長環境研究 | |
其他配件 | MCC 多通道轉換通信連接器 |
四頻 GPRS, GSM, 3-G CDMA 調制解調器 | |
STM適配傳感器
壓力傳感器 | 圖示 | |
ICT GT3-1 | 量程: -7 到 +7kPa | |
精確度: ±1% | ||
分辨率: 0.01kPa | ||
ICTG T3 -15 | 量程: -100 to +100kPa | |
精確度: ±1% | ||
分辨率: 0.01kPa | ||
ICTG T3 -30 | 量程: -100 to +200kPa | |
精確度: ±1% | ||
分辨率: 0.01kPa | ||
張力計 | 圖示 | |

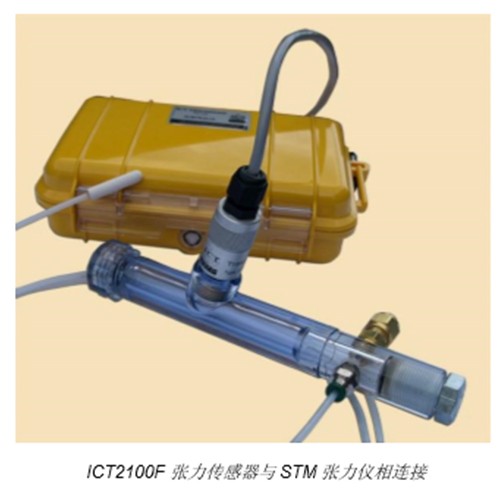

ICT2100F（用于土壤柱體實驗的張力計） | 陶瓷頭規格：直徑 6mm；長度 2.5cm | |
張力計規格：100 kPa air entry value；線纜長度: 1.8m | ||
用于野外實驗應用的噴氣填充式張力計 | 陶瓷頭規格：直徑 2.1cm；長度 8.2cm |
|
張力計規格：直徑 2.1cm；長度15cm, 30cm, 45cm, 60cm, 90cm, 120cm, 150cm | ||
