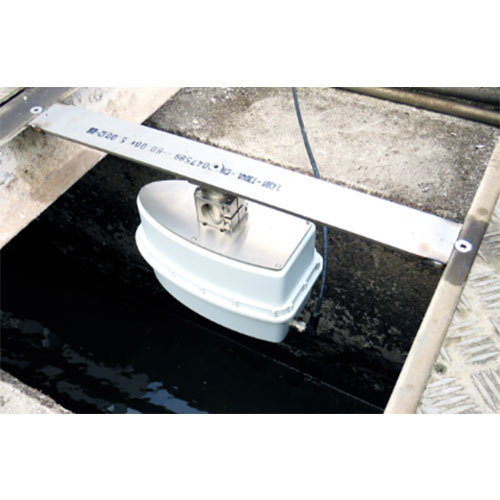

用途：SQ-R專為污水處理廠、下水道和工藝水回路中的市政和工業應用而設計。由于其緊湊的設計和靈活的安裝裝置，使傳感器非常易于安裝，例如在橋梁或延伸部分、下水道天花板或沙井中。因為其非接觸式測量技術的優勢，使傳感器可以安裝在水位以上。
特點：
? 非接觸式和免維護的操作系統
? 通過連續測量流速和水位計算流量
? 下水道無需施工措施
? 防水和耐腐蝕的外殼適用于腐蝕性環境
? 測量范圍寬，從每分鐘幾升到幾立方米
? 即使在高混濁度和高固體含量的情況下也具有高數據可用性
? 輕松集成到現有的測量和控制系統中
? 自檢功能支持正確安裝和高數據質量檢測
? 通過RS-485、Modbus、SDI-12脈沖和模擬信號進行多功能測量輸出
? 用于精確流量計算的集成水力模型
? 使用SQ-Commander軟件輕松配置
技術參數：
常規參數 | |
尺寸 | 272×153×186mm（1 個支架用于 ? 30 mm 的管道） |
總重量 | 1.55kg |
防護等級 | IP68 |
電源 | 6-30V DC |
耗電量 | 1.5Ah |
工作溫度 | -35℃—60℃ |
儲存溫度 | -40℃—60℃ |
保護 | 過壓保護、逆功率保護、防雷保護 |
液位測量 | |
測量范圍 | 0.05—8 m (0.16—26.25 ft) |
雷達頻率 | 80 GHz（W波段） |
光束角 | 8 |
近場消隱 | 0.05m |
分辨率 | ≤2mm |
速度測量 | |
測量原理 | 多普勒雷達 |
測量范圍 | 0.08—16 m/s（取決于流量條件） |
精度 | +/- 0.01 m/s；+/- 1 % 滿量程 |
分辨率 | 1 毫米/秒 |
方向識別 | +/- |
測量持續時間 | 5—240秒 |
測量間隔 | 8秒—5小時 |
測量頻率 | 24 GHz（K波段） |
雷達開啟角度 | 12° |
到水面的距離 | 0.05—35 m (0.16—114.83 ft) |
要求的最小膨脹 | 3 mm |
自動垂直角度補償 | |
精度 | +/- 1° |
分辨率 | +/- 0.1° |
接口 | |
模擬輸出 | 2 x 4—20 mA；1 x水位；1 x流速或流速 |
數字接口 | 1 x SDI-12；1個RS 485或 Modbus |
傳輸速率 | 1.2至115.2 kBd |
協議 | 各種 ASCII 協議 |
輸出 | 流量、流速、水位、質量參數 |
