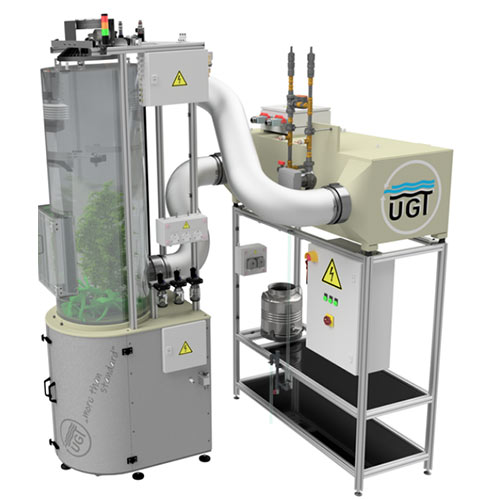

用途：Ecolab500小型生態模擬控制系統是Ecounit的精簡版本，是調查研究土壤-植物-空氣三相系統生態功能的測量系統。該測量系統是由一套蒸滲儀組成，蒸滲儀包括上中下三個部分。其中下層部分填充土壤，可通過固定安裝土壤傳感器來記錄土壤溫度、土壤水分、土壤張力、根系生長狀況和滲流水等要素的數據，且可通過下層設備來調節控制溫度；中間部分是通過特殊材料隔離的空氣系統，足夠中型灌木生長；上層部分固定在頂部，用來灌溉、光照和通風，通過添加傳感器可用來測量空氣溫度、濕度及進行氣體分析等。Ecolab500小型生態模擬控制系統配備有觸碰式儀表盤，可視化控制系統及收集數據。此外，Ecolab500小型生態模擬控制系統中的蒸滲桶可以和Ready-to-go中蒸滲桶替換放置，可以實現同樣土壤環境下的植物在室外和室內模擬環境的生長情況對比。
特點：
·生態模擬控制系統都由上中下三層組成，可用于研究土壤-植物-氣體三相系統；
·可視化查看植物植物生長狀況及控制系統環境變量，如光照、溫度和灌溉等；
·可同時接入多種傳感器，收集土壤、植物和空氣的相關指標數據及分析；
·適合種植中型灌木及以下的各類植物，可用于研究各種草地、小麥、大豆等；
·三層張力計和水分傳感器；
·可以和Ready to go聯用；
·小型化，易于安裝，占用空間??；
·通過微根管系統對植物根系生長狀況進行檢測（可選配）；
·通過氣體分析系統對空氣中不同氣體進行監測（可選配）；
·通過土壤溶液分析系統對土壤養分和土質進行監測（可選配）；
技術參數：
外部尺寸 | L×W×H：1200×1200×3000mm |
上部 | |
照明 | 高性能的LED燈 可調波長 照明功率：4000W 在1.5m范圍內，光合光子通量密度高達1000μmol/m2sec 可進行日光光譜模擬 |
中部： | |
防護罩 | PMMA材質，直徑610mm，高度1500mm，有觀察窗 |
底層排水系統 | PVC管，防止腐蝕 |
頂層部件 | 灰塵過濾器和自動排氣系統 自動灌溉系統：高度可調的可旋轉蓬頭，可測量用量 高度可以調節的溫濕度傳感器 PAR傳感器 觀察用的攝像系統：分辨率4K 1個氣壓傳感器 |
下部： | |
外部尺寸 | 直徑770mm，高度980mm |
蒸滲桶 | 直徑500mm，高度900mm，材質不銹鋼1.4301,（可用于Ready to go） 10個傳感器接口 |
側壁材質 | Alucobond鋁復合板，內側和底部有500mm的PUR保溫板隔絕 |
其他配件 | 空氣熱交換器和冷卻器，土壤溫度調節（10~30℃） 精密稱重系統 3個全量程張力計 3個土壤溫濕度傳感器 下滲水收集系統 帶顯示的開關控制柜 |
FRT 15D張力計 | |
測量范圍 | -100~+1500kpa |
精準度 | ±0.5％ |
工作溫度范圍 | 0~+40℃ |
供電 | 20mA/5~20V |
信號輸出 | RS485 |
尺寸 | 直徑25mm；長度150mm |
陶瓷頭形狀 | 錐形尖端 |
SMT-100數字信號溫濕度傳感器 | |
信號輸出 | 數字信號：借助UGT協議的數字RS485輸出（如果需要可以提供SDI12信號） 模擬信號：0-1V（可以提供其他的電壓范圍） |
電纜長度 | 10m |
供電 | 4~24VDC（模擬信號：12~24VDC） 測量電流40mA |
尺寸 | 182×30×12mm |
濕度測量范圍 | 0~60% |
精準度 | ±3%（0~50%） |
特殊校準后的精準度 | ±1% |
分辨率 | ±0.1% |
溫度測量范圍 | -40~+80℃（模擬信號：-40~+60℃） |
精準度 | ±0.2℃（模擬信號：±0.8℃） |
分辨率 | 0.01℃（模擬信號：0.2℃） |
