用途： 土壤二氧化碳是土壤空氣的主要氣體成分，也是大氣主要溫室氣體的重要來源或存儲庫。土壤二氧化碳通量作為陸地與大氣界面溫室氣體交換量的重要度量指標,反映了土壤物理、化學、生物性質和人類對土地利用、地下礦產資源、巖溶等狀況，由于對全球氣候變化的貢獻和影響很大，已經受到世界各個國家的關注和重視。

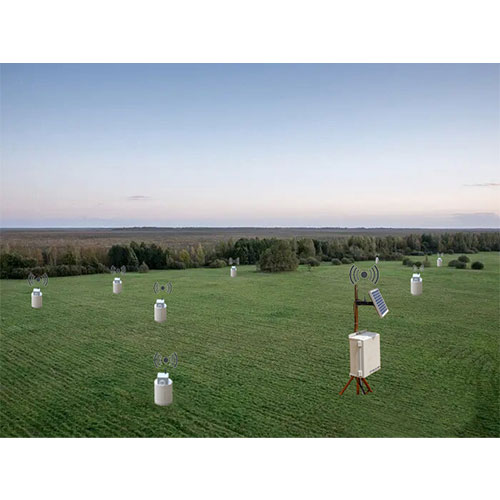

無線多點聯網土壤二氧化碳監測系統主要測量土壤氣體里的CO2濃度、溫濕度，結合LoRa無線組網技術，可較大面積布點。LoRa技術將無線低功耗與遠距離傳輸相統一，一個LoRa網關可以連接成千上萬個LoRa節點 ，使土壤CO2監測網盡可能擴大，節點布置更多。節點通過LoRa模塊將數據傳送給LoRa網關，通過PMP模式，將多個節點數據集中收集到一起，再通過有線或無線的方式轉發給數據記錄器，數據記錄器可接入互聯網，使數據網絡化，只要使用數據終端，無論何時何地都可訪問數據。
技術參數：
CO2傳感器 | |
測量原理 | NDIR |
濃度范圍 | 0–5000ppm |
測量溫度范圍 | -30–60°C |
測量濕度范圍 | 0–100% |
精度 | ±30ppm ±3%（測量值的） |
工作溫度范圍 | 0–50°C |
工作濕度范圍 | 0–95%RH（非凝結） |
LoRa模塊 | |
工作頻段 | 410.125~493.125MHz |
發射功率 | 22dBm |
空中速率 | 2.4k~62.5kbps |
參考距離 | 5000米 |
數據采集器 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（標準） |
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 |
脈沖計數 | 10個 |
電壓激勵終端 | 4 |
開關12V | 2個 |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數，高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 |
輸入限制 | ±5 V |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) |
ADC | 24位 |
供電 | 10-16V |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 |
CPU | 32位，運行頻率100MHz |
內部存儲 | 128M內存，和4M電池供電SRAM |
MicroSD卡擴展 | 最大支持8GB |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) |
供電保護 | 反極性保護; 過電壓保護達30 V |
